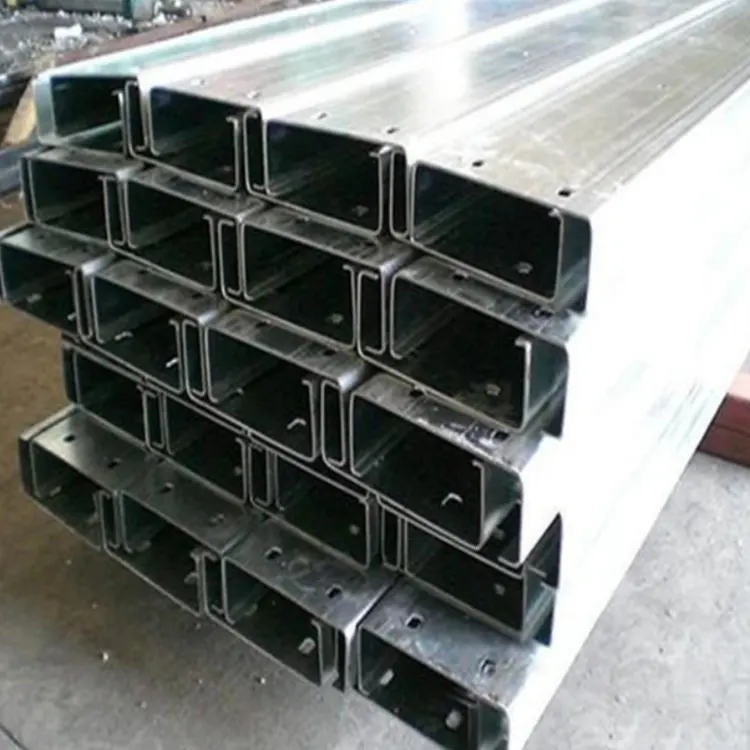

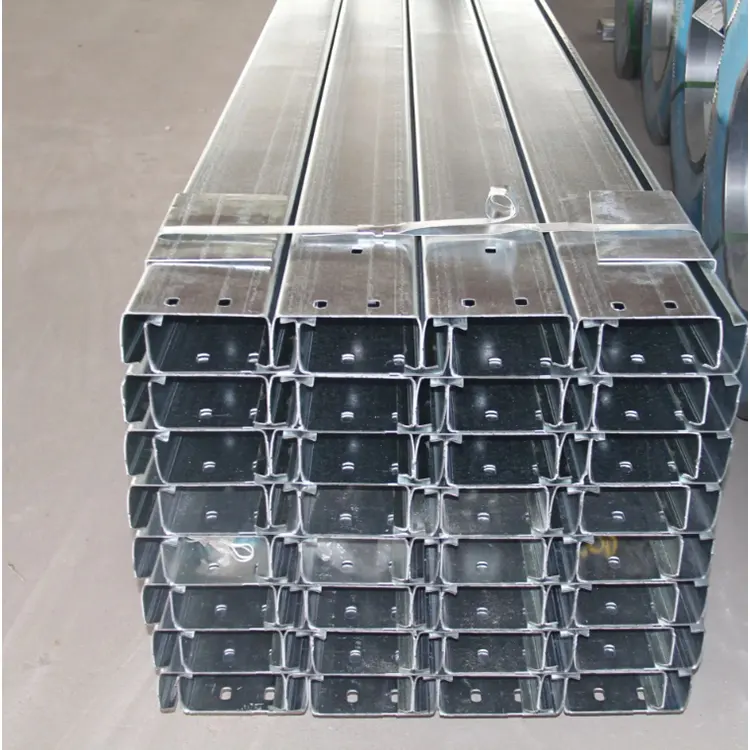

溶融亜鉛メッキCチャンネル

この溶融亜鉛メッキ C チャンネルを製造する際、Shixinda Factory は GB/T 13912 規格に厳密に従います。亜鉛層の厚さは 65 μm 以上で、冶金的接着力が強く、断面全体に亜鉛の漏れがありません。カスタマイズされた厚い亜鉛層は、高い耐食性を備えた沿岸および畜産環境向けに提供できます。屋外でも20年以上メンテナンスフリーで使用可能です。内側のロールエッジセクションの設計は軽量かつ高強度であり、同じ耐荷重能力で材料を節約します。標準の取り付け穴はCNCによって事前加工されているため、現場での施工が容易になり、工期が大幅に短縮されます。

Shixinda は、C80 から C250 までの全シリーズをカバーし、厚さ 1.5 ～ 3.0 mm の完全な仕様を備えています。長さと穴の間隔は必要に応じてカスタマイズでき、サイズ公差は厳密に管理されます。自社の生産ラインによる全工程品質検査により、亜鉛メッキの真直性と均一性は基準を満たしており、工場出荷時の製品は真っ直ぐで歪みがありません。通常の黒板や電気亜鉛メッキ形材と比較して、防食性、構造性、総合コストの面で顕著な利点があり、鉄骨造の倉庫、分散型太陽光発電、家畜小屋などのエンジニアリングプロジェクトに適しています。十分な在庫、効率的な配送、国内外のエンジニアリング調達ニーズにワンストップで対応します。

コア機能の位置付け

1.屋根耐力母屋

2.壁梁（母屋）

3.太陽光発電支持構造の主梁と副梁

4.軽量鋼構造二次耐荷重部品

コアの配置: 屋外の高耐食性軽量冷間成形エンクロージャ/サポート構造コンポーネントにより、屋外の湿気の多い腐食環境で錆びやすい鉄骨構造の問題に対処します。

主要なセールスポイント

耐食性の利点 (溶融亜鉛メッキ C チャンネルのユニークなコアセールスポイント)

溶融亜鉛メッキCチャンネルの亜鉛層の厚さは65μm以上です。亜鉛と鉄の合金層は冶金学的に鋼と結合しており、非常に強力な接着力があり、衝撃によって剥がれる可能性はほとんどありません。

折り畳まれたエッジ、内側のベベル、開口部を備えた全セクションコーティング。コーティング漏れがなく、水蒸気、酸、アルカリ、塩霧を遮断します。

屋外での耐用年数は20～30年です。海岸地域、化学プラント地域、畜産場などの腐食の激しい環境での使用をお勧めします。

その後の塗装メンテナンスが不要となり、工場運営や改修コストを大幅に削減します。

構造上の機械的利点

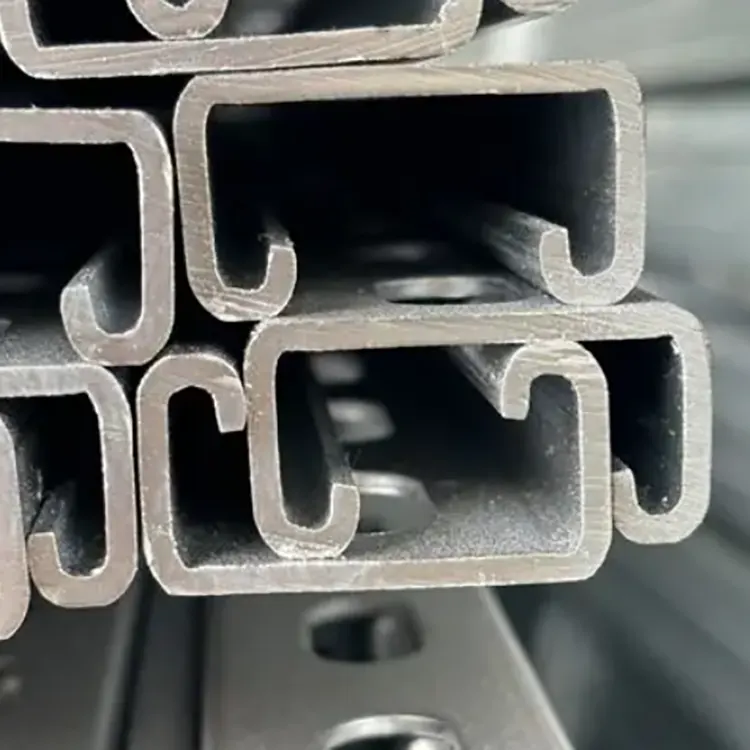

ロールエッジを備えた C 型形状により、断面の慣性モーメントとねじり強度が大幅に向上し、曲げや変形が起こりにくくなっています。

軽量かつ高強度であり、同一荷重下では溝形鋼に比べて自重が小さく、主鉄骨への負担が軽減されます。

規則的な断面で安定した曲げ性能と耐風圧性能を持ち、大スパンの工場の屋根や壁に適しています。

建設と設置の利点

工場で事前に加工されたパンチング (ボルト穴 / セルフドリルネジ)。現場での二次穴開けが不要で、コーティング層へのダメージを軽減します。

均一な寸法、簡単なスプライシングと接続、専用の亜鉛メッキ接続部品。

プロファイルの真直性が良く、ねじれがなく、壁やタイルに設置した際の平面度が高く、見た目もすっきりしています。

全体的なコスト上の利点

一回限りの亜鉛めっきプロセスにより、現場での錆除去や防食コーティングの塗装が不要となり、工期が短縮されます。

非常に長いメンテナンスフリー期間があり、黒シートスプレー塗装の C チャネル鋼と比較して、長期的な全体コストが低くなります。

バッチ標準生産が可能で、対応可能な仕様が豊富で短納期です。

標準技術仕様

(1) 従来の断面モデル（幅×高さ×ロールエッジ×厚さ、単位mm）

主流の標準シリーズ: C80、C100、C120、C140、C160、C180、C200、C220、C250。完全なアノテーションの例: C160×60×20×2.5

160：フランジ高さ（全断面高さ）

60;両フランジの幅

20;端部内部ロールエッジの幅

2.5;鋼帯ベースプレートの厚さ

一般的な厚さ。 1.5、1.8、2.0、2.2、2.5、2.75、3.0 mm (太陽光発電サポート 2.0 ～ 2.5 mm によく使用されます)

(2) 亜鉛めっき層の技術仕様

適用される規格; GB/T 13912「鉄製品の溶融亜鉛メッキの技術要件と試験方法」

亜鉛層の重量;平均亜鉛層 ≥ 600g/㎡、極小値 ≥ 420g/㎡； 亜鉛層厚さ ≥ 65μm

外観要件;均一な銀灰色の表面。多少の亜鉛フレークは許容されるが、コーティングの欠落、剥離、亜鉛の漏れ、または亜鉛の蓄積塊がない。

塩水噴霧性能;中性塩水噴霧試験500時間以上赤錆なし

(3) 材料機械的パラメータ

Q235B;降伏強度 ≥ 235MPa、通常の作業場および乾燥地域に適しています

Q355B;降伏強度 ≥ 355MPa、大スパンの作業場、高風圧地域、および主要な太陽光発電サポート用途に推奨

引張伸び、冷間曲げ性能は基準を満たしており、曲げ成形時に亀裂が発生しません。

(4) 寸法許容差の基準

高さ、フランジ幅の許容差; ±1.0mm

厚さの許容差。 ±0.12mm

真直度。 ≤ L/1000 (L は単一分岐の長さ)、明らかな歪みなし

穴開け寸法の偏差; ±0.5mm

(5) 長さと処理パラメータ

標準長さ; 6m、9m、12m、必要に応じて任意の長さにカスタマイズできます

穴パンチ構成。標準の屋根トラス穴（接続穴）、屋根釘穴、太陽光発電サポート設置穴を必要に応じて穴間隔で配置可能

切断処理;刃先面に完全亜鉛メッキを施し、大面積の亜鉛ロスがありません

(6) 適用環境 技術的適応性

普通の内陸。亜鉛層65μmのスタンダードモデル

海岸の塩水噴霧、畜産場、化学工業地帯。亜鉛層を85～100μm厚くしたカスタマイズモデル

低温および厳寒地。認定された低温衝撃性能を備えた Q355B 材料を選択してください
