正方形および長方形のチューブは、エンジニア、製造業者、請負業者、産業バイヤーが構造効率、クリーンな形状、製造の利便性、信頼性の高い寸法性能の組み合わせを必要とする場合に広く使用されています。閉じた断面の設計により、圧縮やねじりに対する優れた耐性が得られ、その平らな面により溶接、ボルト締め、被覆、およびコンポーネントの取り付けが簡素化されます。たとえば、ASTM A500/A500M は、一般的な構造用途向けの円形、正方形、長方形、および特殊な形状の冷間成形溶接およびシームレス炭素鋼構造チューブをカバーしています。ただし、適切なチューブは公称寸法以上のものに依存します。壁の厚さ、鋼種、荷重条件、接続設計、腐食露出、製造プロセス、公差、表面処理、および検査要件はすべて、最終結果に影響します。このガイドではこれらの要素を実践的な観点から説明しているので、購入者はより自信を持って正方形および長方形のチューブを指定できます。

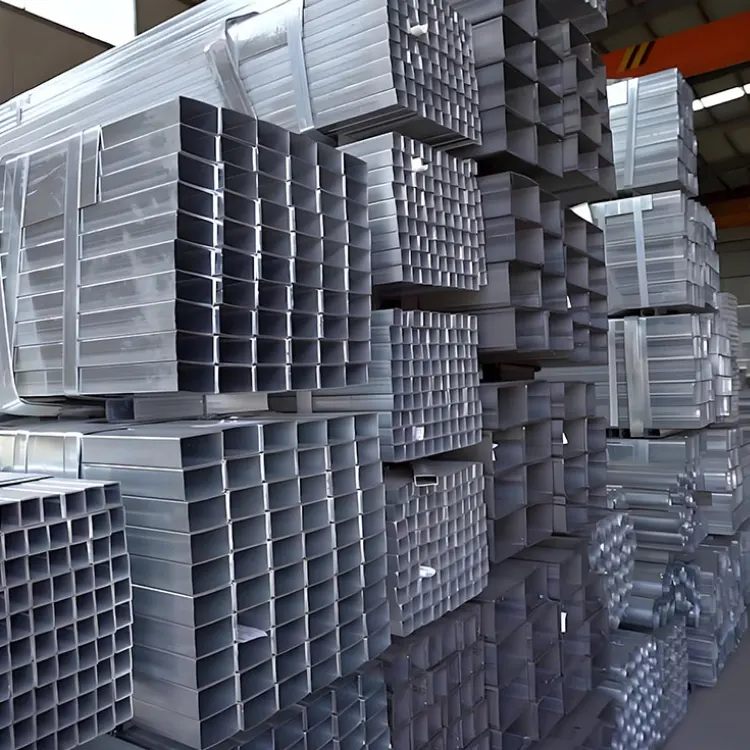

正方形および長方形の管は、閉じたプロファイルに形成された中空の鋼材セクションです。正方形のチューブには 4 つの等しい辺がありますが、長方形のチューブには 2 つの長い辺と 2 つの短い辺があります。どちらの構成も平らな外面と閉じた断面を提供するため、構造部材、フレーム、支持体、機械、輸送機器、建築構造、および組み立てられたアセンブリに役立ちます。
構造用語では、これらの製品は、中空構造セクション、または HSS と呼ばれることがよくあります。 Steel Tube Institute は、HSS を円形、正方形、長方形の形状で製造される構造用鋼管と説明し、建物やその他の工業製品での HSS の使用に注目しています。 ASTM A500/A500M は、溶接、リベット、またはボルト締め構造および一般構造目的向けの、これらの形状の冷間成形溶接およびシームレス炭素鋼構造チューブを対象としています。
中空の設計は、完全に固体のセクションを作成するのではなく、開いた内部の周囲に材料を配置するため重要です。これにより、構造性能と材料使用量の間で有益なバランスが得られます。購入者にとっての実際的な利点は、適切に指定されたチューブが、自動的に中実のバーやはるかに重い構造プロファイルを必要とせずに、必要な性能を発揮できることです。
チューブの形状は、負荷時のチューブの動作に直接影響します。正方形および長方形のセクションは閉じたプロファイルであるため、それらの壁は連続した周囲を形成します。この形状は、コンポーネントが圧縮力、曲げ力、またはねじり力を受ける場合に特に役立ちます。
圧縮部材の場合、断面の形状と壁の厚さが重要です。見た目に充実しているように見えるチューブでも、必要な荷重条件に対して壁が薄すぎると、十分な容量が得られない可能性があります。逆に、壁を不必要に厚くすると、材料の消費量、製造重量、プロジェクトコストが増加する可能性があります。
閉じたセクションは、ねじり用途にも利点をもたらします。 Steel Tube Institute は、閉じた HSS セクションがねじり荷重に耐えるのに有利であると指摘しています。同じ情報源は、HSS の高い重量比強度特性と、同等の容量のいくつかのオープンセクションと比較して長方形および正方形の HSS の表面積が比較的小さいことも強調しています。
チューブのサイズだけでは構造上の適合性が決まりません。エンジニアは、荷重、非支持長さ、接続の詳細、壁の細さ、材料特性、製造方法、適用可能な設計要件を合わせて評価する必要があります。
2 つのプロファイルは多くの特徴を共有していますが、その形状により、さまざまな状況で役立ちます。角形チューブは両主方向の寸法が等しいため、構造物に比較的バランスの取れた形状が必要な場合に便利です。長方形のチューブにはさまざまな断面寸法があり、設計者が主な曲げ要件に応じてより深い寸法を配向できるようにします。
| 要素 | 角チューブ | 角管 |
|---|---|---|
| ジオメトリ | 4つの等しい辺 | 2つの長辺と2つの短辺 |
| 代表的な利点 | バランスの取れたジオメトリと便利なフレーム構成 | 方向性荷重に対する効率的な配向 |
| 製作 | 平らな面により多くの接続が簡素化されます | 平らな面により柔軟な向きと取り付けが可能 |
| 一般的な用途 | フレーム、ポスト、サポート、設備構造 | ビーム、フレーム、シャーシ、ラック、構造サポート |
したがって、2 つのどちらかを選択する場合は、単に 1 つの形状を普遍的に優れているものとして扱うのではなく、実際の形状と荷重経路に基づいて選択する必要があります。多くのプロジェクトでは、両方のプロファイルを一緒に使用できます。
購入に関する問題の多くは、チューブ自体に起因するものではなく、仕様の不完全性に起因しています。 「角形鋼管」などの要求では、必要な寸法、肉厚、グレード、規格、表面状態、長さ、公差、数量などが特定できないため、メーカーにとって不十分な場合があります。
実際の購入チェックリストには次のものが含まれている必要があります。
海外から購入する場合は、寸法、単位、規格、公差を一貫して保つことが特に重要です。準拠する仕様を明確に特定せずにメートル要件とインチ要件を混在させると、避けられる誤解が生じる可能性があります。
閉断面形状と平坦面の組み合わせにより、正方形および長方形のチューブが多くの産業および建設環境に適応できるようになります。
柱、枠、屋根構造、支柱、間仕切り、建築鉄骨。
機械フレーム、機器ベース、プラットフォーム、ガード、ラック、および支持構造。
シャーシコンポーネント、トレーラー、農業機器、および組み立てられた構造アセンブリ。
目に見えるフレーム、入り口、天蓋、手すり、パーティション、露出したスチールの特徴。
アーキテクチャ的に公開されたアプリケーションは、HSS に一般的に関連付けられている滑らかな面と丸い角の恩恵を受けることができます。これらの特性により、構造部材を現代のデザインに視覚的に統合することも簡単になります。
正方形や長方形のチューブが製造業者に人気がある実際的な理由の 1 つは、平らな外面です。コンポーネントは平らな面に配置でき、溶接、穴あけ、ボルト締め、切断、ブラケットの取り付けは、多くの場合、わかりやすい基準点を使用して計画できます。
ジオメトリーもすっきりとしたフレーム構造をサポートします。たとえば、丸い管の連続した曲面に対応する必要がなく、2 つの四角い管を向かい合わせに、または直角に並べることができます。さらに、長方形のチューブの深い側が目的の構造方向に対応するように方向を変えることもできます。
ただし、製造を純粋に寸法の問題として扱うべきではありません。切断精度、コーナー半径、肉厚、溶接品質、入熱、接合準備、歪み制御、製造後の検査はすべて、最終アセンブリに影響を与える可能性があります。
アセンブリの寸法要件が厳しい場合は、量産前に実際のチューブ寸法、コーナー形状、公差、溶接手順、および接続設計を代表サンプルを使用して確認してください。
屋外または攻撃的な環境で使用される鋼管には、腐食に対する保護が必要な場合があります。適切な処理は、暴露条件、予想される耐用年数、外観要件、製造順序、およびメンテナンス戦略によって異なります。
表面処理はコーティング自体と同じくらい重要です。汚れ、油、ミルスケール、湿気、溶接スパッタ、製造上の損傷は、コーティングの密着性や長期的な性能に影響を与える可能性があります。したがって、購入者は、必要に応じて、希望する仕上げと必要な準備標準の両方を指定する必要があります。
一貫した品質は、適切な原材料から始まり、成形、溶接、サイジング、仕上げ、検査、梱包まで続きます。視覚的に魅力的なチューブは、要求の厳しいエンジニアリング用途には必ずしも十分ではありません。
| クオリティエリア | 確認すべき内容 |
|---|---|
| 化学組成 | 指定された材質グレードおよび適用規格への適合 |
| 機械的性質 | 降伏強さ、引張強さ、伸び、およびその他の指定された要件 |
| 寸法 | 外形寸法、肉厚、長さ、真直度、公差 |
| 溶接品質 | 溶接の完全性と関連する製造仕様への準拠 |
| 表面 | 仕上げ、コーティング状態、腐食防止、および目に見える欠陥 |
| ドキュメント | 必要に応じて、工場証明書、検査報告書、トレーサビリティ、および出荷記録 |
たとえば、ASTM A500/A500M には、化学組成、製造、試験、検査、仕上げに関する要件が含まれています。すべての鋼管規格がすべての使用条件を対象としているわけではないため、適用される規格は常に特定のプロジェクトに対して確認する必要があります。
強力な購入仕様により、バイヤー、メーカー、品質チーム、物流プロバイダー、エンドユーザーの間のコミュニケーションギャップが軽減されます。単に製品名を述べるのではなく、完全な技術的説明を提供してください。
仕様構造の例:
製品: 正方形および長方形の鋼管
形状: 正方形/長方形
寸法：指定外幅×高さ
肉厚: 指定された厚さ
材質: 必要な鋼種
規格：適用可能なASTM / EN / JIS / GB仕様
長さ: 固定長または標準長
表面: 黒/亜鉛メッキ/コーティング
検査：必要な検査証明書と検査書類
梱包：国際配送用に梱包および保護されています。
この詳細レベルは、OEM プロジェクトやリピート注文の場合に特に価値があります。仕様が確認され文書化されると、今後の購入は非公式の製品説明に依存するのではなく、同じ技術リファレンスに基づいて行うことができます。
正方形のチューブには 4 つの等しい辺がありますが、長方形のチューブには 2 つの異なる辺の寸法があります。長方形の形状は、構造部材が一方向に大きな深さが必要な場合に、より高い柔軟性を提供できます。
はい。 ASTM A500/A500M などの構造管規格は、特に一般的な構造目的および建設用途向けの正方形および長方形の炭素鋼管を対象としています。実際の適合性は、グレード、寸法、荷重、接続、および該当する設計要件によって異なります。
必ずしもそうとは限りません。壁の厚さを増やすと、重量、断面特性、製造要件、コストが変化します。正しい厚さは、アプリケーションの構造要件と製造要件から決定する必要があります。
多くの構造チューブは溶接製品として製造されており、適切な溶接手順を使用して組み立てられたアセンブリに組み込むことができます。溶接要件は、材料、厚さ、接合部の設計、使用条件、および適用される規格に従って確立する必要があります。
チューブ形状、外形寸法、肉厚、材質グレード、適用規格、長さ、表面処理、数量、検査条件、梱包条件、仕向地をご入力ください。図面または技術仕様は、カスタマイズされたプロジェクトに役立ちます。
メーカーの生産能力に応じて、寸法、長さ、表面仕上げ、パッケージング、および製造関連の要件がカスタマイズされる場合があります。カスタマイズされた注文は、生産能力、適用される公差、最小注文数量、および技術要件に照らして確認する必要があります。
正方形および長方形のチューブは、閉じた構造プロファイルと実用的な平らな表面を組み合わせているため、建設、産業用機器、建築用鉄骨工事、輸送、組み立てられたアセンブリ全体で役立ちます。その性能は形状だけではなく完全な仕様に依存します。ご注文を確定する前に、寸法、肉厚、材質グレード、製造方法、荷重条件、接続、表面保護、検査、使用環境をすべて考慮する必要があります。
バイヤーにとって最も効果的なアプローチは、プロジェクト要件を明確な技術仕様に変換し、一貫した寸法、材料品質、生産管理、文書化、梱包を維持できるサプライヤーと協力することです。天津市新達鋼鉄販売有限公司個々のプロジェクトのニーズに応じて製品仕様と供給手配を協議し、さまざまな産業要件や構造要件に対応する正方形および長方形のチューブ ソリューションを探しているバイヤーをサポートできます。
必要な寸法、肉厚、材料グレード、規格、数量、表面処理、用途の詳細を天津世新達鋼鉄販売有限公司と共有してください。明確な技術仕様は、購入の不確実性を軽減し、調達プロセスをより効率的にするのに役立ちます。
お問い合わせ正方形および長方形のチューブの要件について話し合い、専門家による見積もりを依頼してください。
