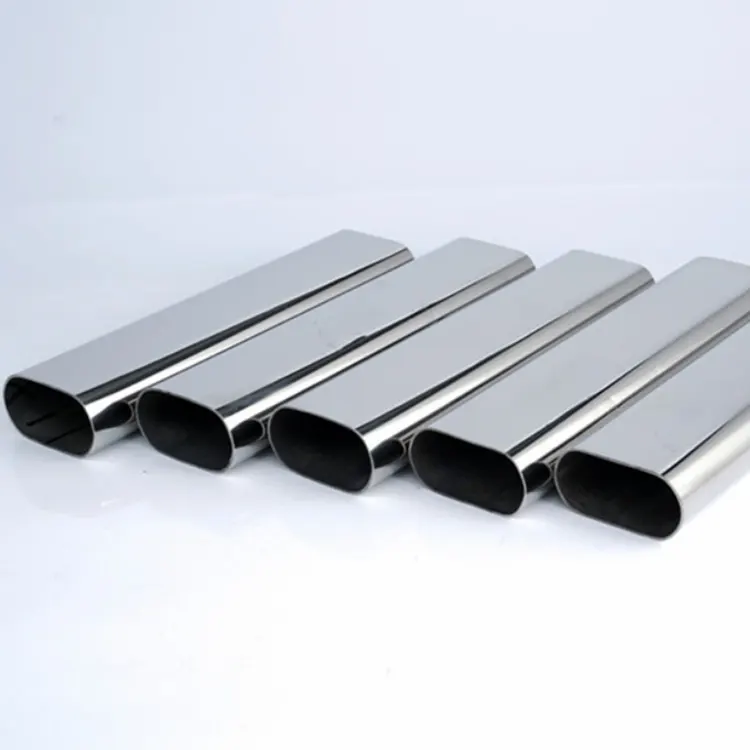

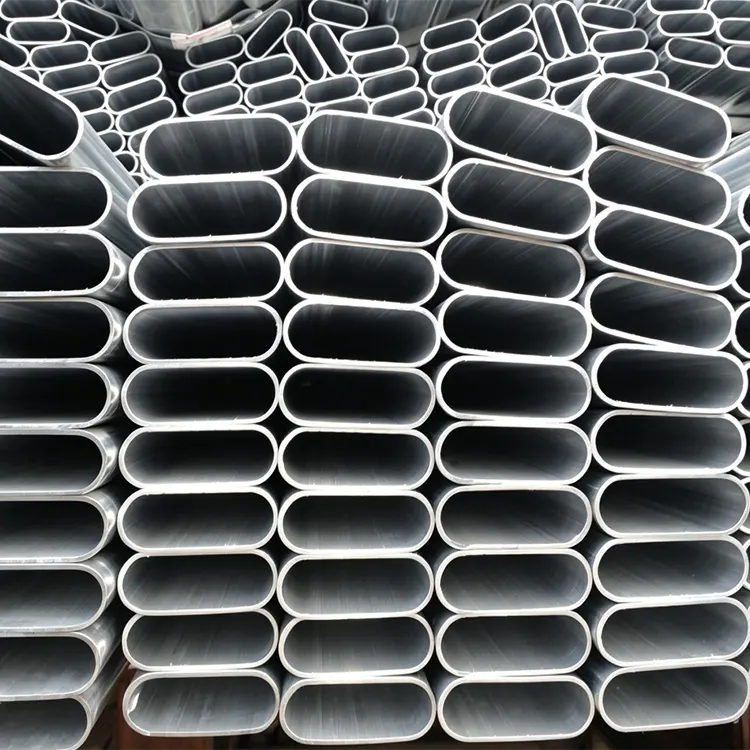

楕円形鋼管

Shixinda の工場で製造される楕円形鋼管は、高周波溶接と冷間引抜シームレスの 2 つの成形プロセスに分かれています。これらは、軽負荷と重負荷のさまざまな使用シナリオに適しています。 Qシリーズ炭素鋼、ステンレス鋼、アルミ合金などの多彩な母材からお選びいただけます。同時に裸パイプ、溶融亜鉛メッキ、プラスチックコーティング、伸線研磨などの様々な表面防食・装飾処理にも対応します。温室の物置、自治体のガードレール、精密機械、設備フレームなどの分野で、コスト、強度、外観の美しさのバランスを考慮して幅広く使用されています。

成形工程

高周波溶接楕円管：帯鋼を圧延して溶接します。生産速度が速く、費用対効果が高く、温室やガードレールに広く使用されています。

冷間引抜きシームレス楕円管: 円形の管を押し出し成形します。精度が高く、溶接継ぎ目がありません。精密機器や機械構造物に使用されます。

主な材質: 炭素鋼 Q195/Q235/Q355 (最も一般的に使用される)、304/316 ステンレス鋼、6063 アルミニウム合金。

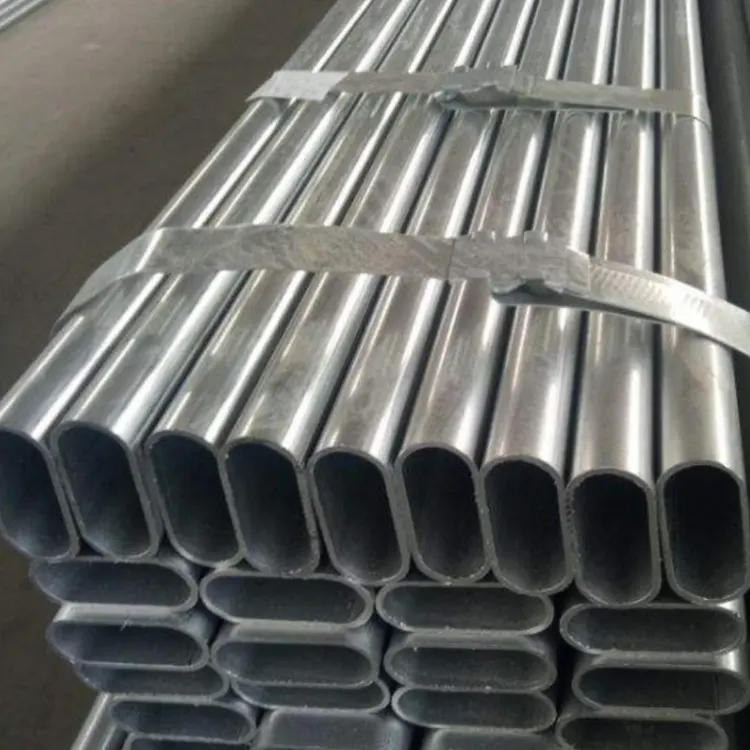

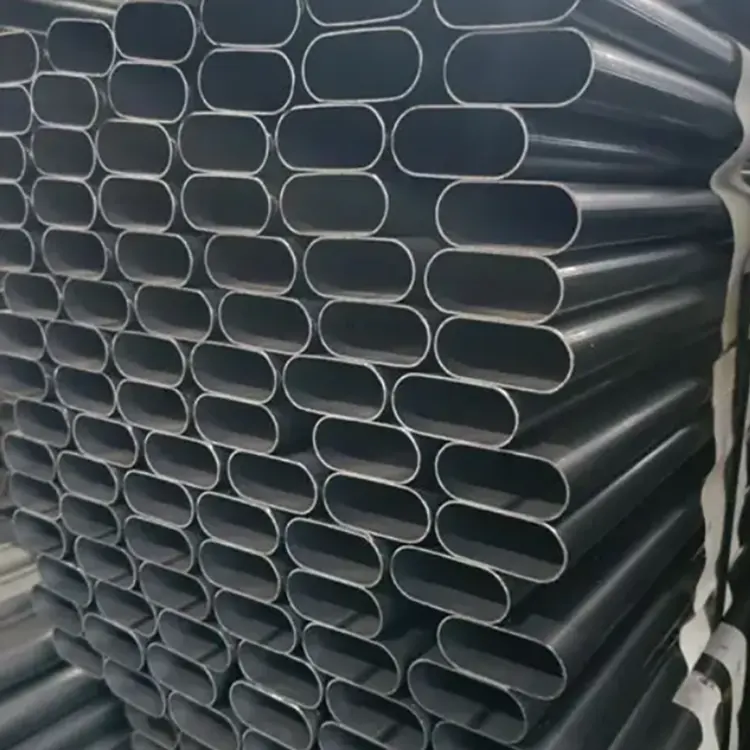

表面処理：黒化裸管、溶融亜鉛メッキ、亜鉛メッキストリップ、プラスチックコーティング、研磨およびつや消しステンレス鋼。

コア機能

アプリケーション シナリオに応じて、次の 4 つの主要な機能トラックに分割されます。

農業用ビニールハウスの耐荷重フレーム（コアおよび主流の用途） - ビニールハウスのアーチフレームとして従来の丸パイプを置き換え、垂直方向の曲げ抵抗が強化され、強い風雪に耐え、大スパン条件でも倒壊しにくくなります。

建物の装飾保護構造 - 階段の手すり、中庭のガードレール、バルコニーの手すり、景観フェンスなど。人間のグリップにフィットし、シンプルでエレガントなデザインが施されています。

軽量機器フレームワーク - フィットネス機器、オフィス家具、太陽光発電サポート、ディスプレイスタンド、農業機械部品など。同じ強度で、使用する材料が減り、自重が軽くなります。

流体/換気軽量パイプライン - 換気および排煙、熱交換パイプライン。流線型断面なので丸パイプに比べて風の抵抗が少なく、換気エネルギー消費量を削減します。

主要なセールスポイント

1. 機械構造の利点

方向性の抗曲げ性能が優れています。同じ断面積の下で、垂直方向の抗曲げ強度が丸パイプよりも15%～20%高く、温室やガードレールの安定性が強化され、大スパンの場合に高密度の垂直柱が不要になります。

断面が平坦で省スペース、狭方向の厚みが薄く、手すりが人体にフィットし、温室用フィルムの密着性が高く、フィルムの摩耗が少ない。

ねじれに強く、変形しにくく、冷間曲げ加工性に優れ、一工程で円弧状のアーチフレームを成形でき、加工効率が高い。

2. 耐食性と耐久性の利点

溶融亜鉛めっき層の厚さは65μm以上で、中性塩水噴霧試験は720時間続き、屋外耐用年数は黒管より3〜5年長いです。亜鉛層の損傷はアノードによって自己保護され、錆びを遅らせることができます。

プラスチックでコーティングされた楕円パイプはアンモニアガス、酸、アルカリに耐性があり、飼育温室や湿気の多い工場エリアに適しています。

3. コストと軽量化のメリット

同じ耐荷重要件の下では、楕円パイプは角パイプや厚肉丸パイプよりも使用する材料が少なく、全体の調達コストと輸送コストが削減されます。自重が軽いので温室の構築や現場での設置が容易です。

4. 外観と使用感

エッジのない円弧状の動線で、握りやすく、ぶつかりにくい手すりです。モダンでシンプルな外観は、自治体や家の装飾効果において丸パイプよりも優れています。

溶接継ぎ目は平らで滑らかで、表面は滑らかで、スプレー塗装/スプレーコーティングの密着性が強く、後の改修が簡単です。

5. 高い適応力

切断、溶接、穴あけ、曲げが可能で、6 メートルの標準固定サイズ + 3 ～ 12 メートルの非標準カスタマイズをサポートします。完全な仕様を在庫しており、少量から大量のバッチまで生産できます。

基本仕様体系

1. 寸法注釈のルール

統一形式：長軸（mm）×短軸（mm）×肉厚（mm） 例：30×60×2.0（短軸30、長軸60、肉厚2mm）

2. 主流の標準断面寸法(mm)

小型（家具・照明・小型陳列台）

15×30、20×40、20×50

中型（ガードレール・階段手すり・中小規模温室）

25×50、30×60、30×70、40×80（手すりユニバーサルモデル）

大型（大スパン温室、重機フレーム）

30×100、50×100、60×112

3. 一般的な肉厚範囲

軽量家具・化粧パイプ：0.8～1.5mm

標準温室、一般ガードレール：1.5～2.5mm

頑丈な物置、産業用フレーム: 2.5 ～ 3.5 mm

4.マテリアル対応シナリオまとめ表

パフォーマンステストの説明

1. 溶接検査テスト: 高周波溶接された楕円鋼管の溶接部の完全な超音波検査。溶接欠陥や溶接部の亀裂はありません。冷間引抜シームレスタイプは溶接部がなく、溶接パイプ品と比べて引張強度、耐圧特性に優れています。

2. 機械的曲げおよび圧縮試験: 同じ肉厚の下では、楕円形の断面は力の分布が均一であり、曲げ変形に対する抵抗力は円形パイプよりも優れています。温室サポートは、変形することなく長期の重荷重に耐えることができます。

3.亜鉛コーティング耐食性試験：溶融亜鉛メッキ楕円管は塩水噴霧試験に合格し、亜鉛コーティングの密着性は基準を満たしています。屋外や屋外で使用しても錆びたり剥がれたりしにくく、耐久性に優れています。プラスチックコーティングされたパイプ素材は酸やアルカリに強く、紫外線にも強いです。

4. Dimensional Accuracy Test: The cold-drawn seamless elliptical pipe has extremely small tolerance for the length and diameter dimensions, and the cross-section is regular, meeting the precision requirements for mechanical assembly;溶接パイプの寸法は業界標準内に管理されています。

5. Material Strength and Impact Test: The Q355 high-carbon steel elliptical pipe has strong impact toughness and is less prone to cracking in low-temperature environments; 304 ステンレス鋼パイプ素材は水蒸気腐食に耐性があり、湿気の多い環境や化学環境に適しています。

6. 曲げ加工試験: 認定された楕円パイプは、通常、曲げ、穴あけ、切断加工が可能で、パイプ壁に亀裂や凹みがなく、さまざまな二次加工要件に適しています。
