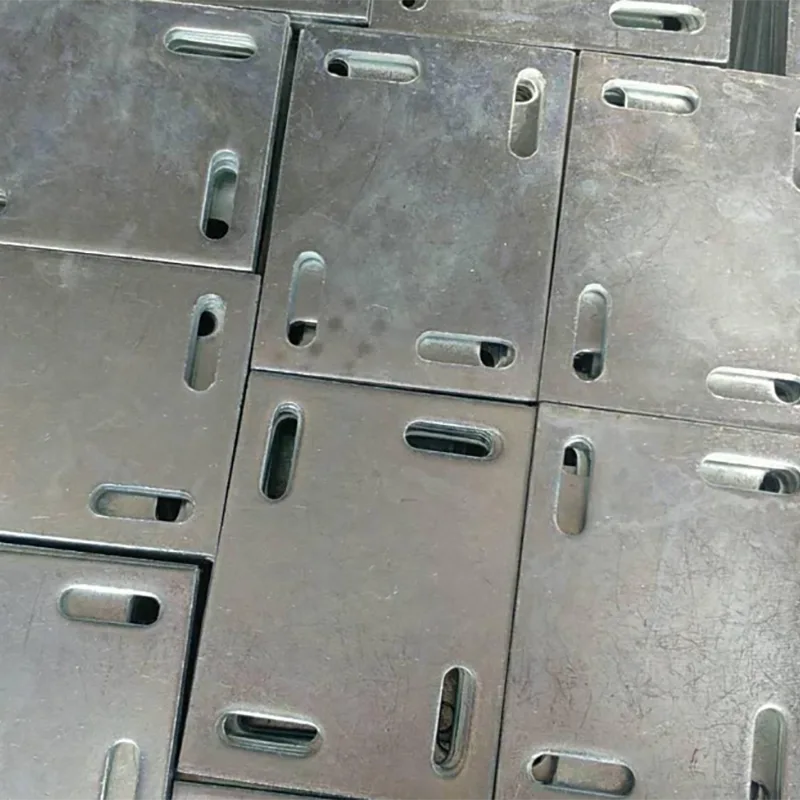

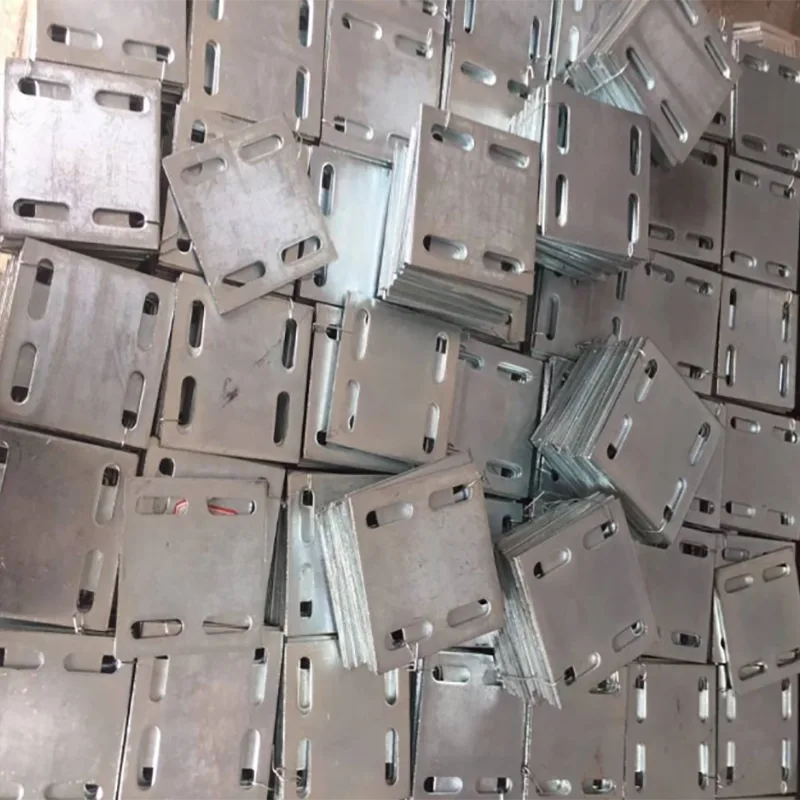

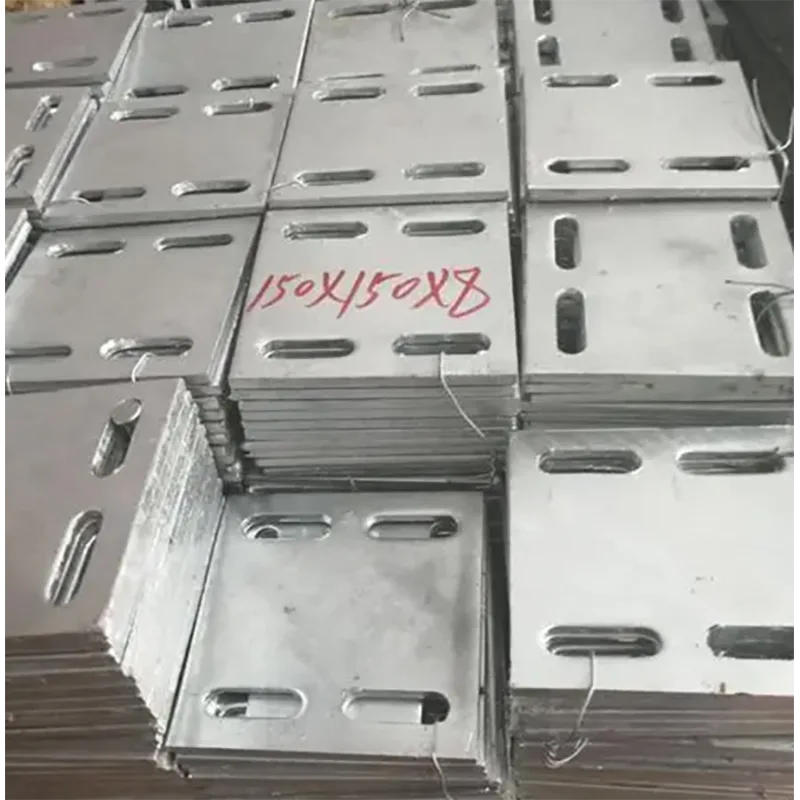

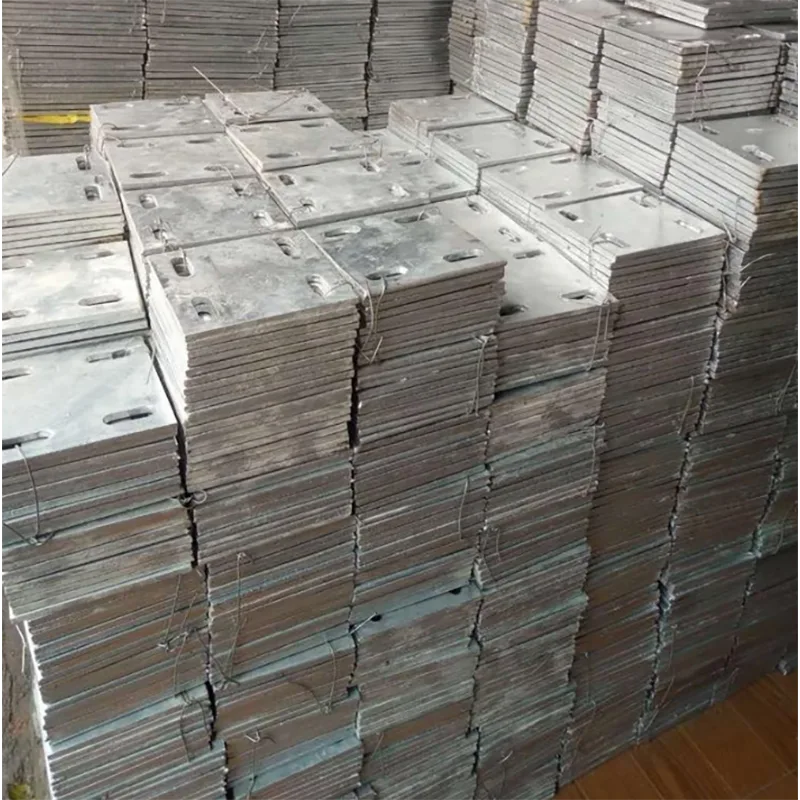

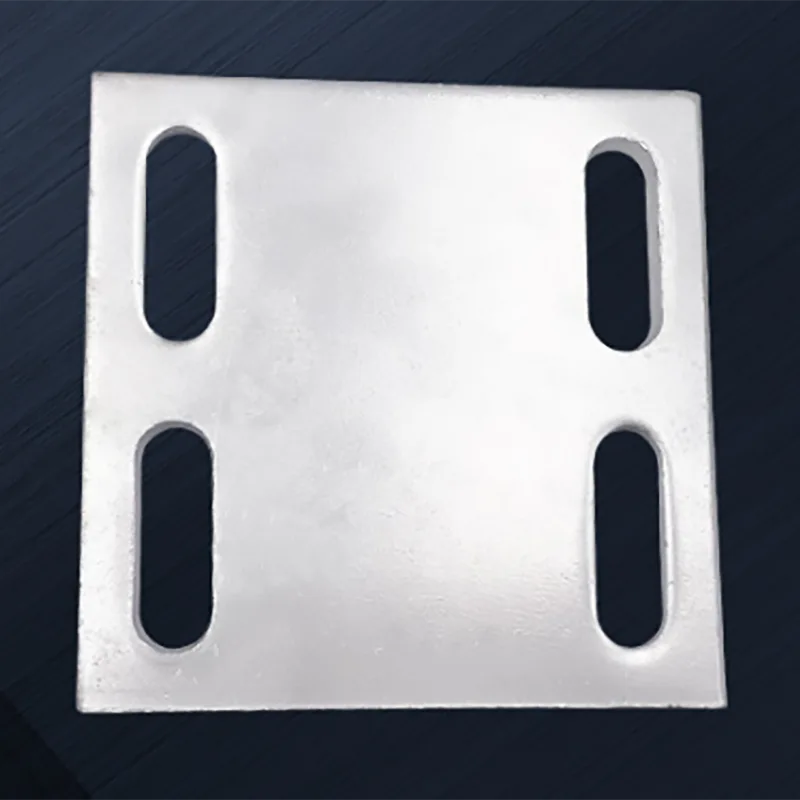

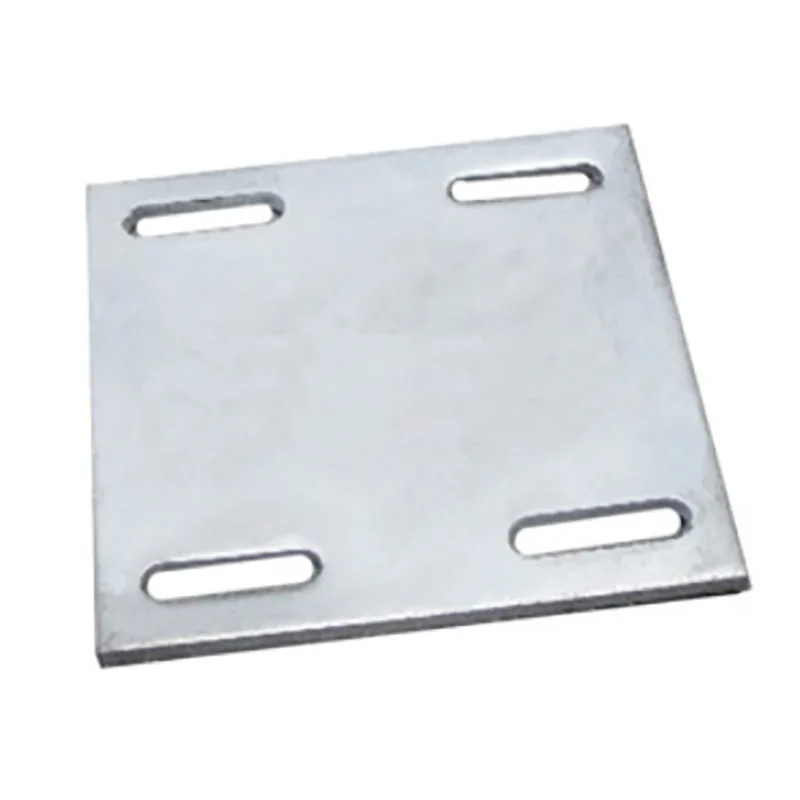

埋め込み鋼板

Shixinda の工場がこの中国埋め込み鋼板を生産する場合、Q235B、Q355B 鋼および HRB400 アンカー バーが使用されます。工場で標準化されたプレハブ生産に依存しており、寸法は正確で、溶接部は安定しており、専門的な防食処理後、耐食性があり、長寿命です。溶融亜鉛メッキ製品の耐用年数は30年以上です。

この製品は、後施工アンカーボルトと比較して、穴あけや植栽が不要で、主要構造物に損傷を与えず、工期を大幅に短縮でき、より強力な引張およびせん断耐力、安定した耐荷重、優れた耐震性能、およびミリメートル範囲内で制御可能な位置誤差を備えています。

この製品は JGJ 102 業界標準に厳密に準拠しており、高い合格率を誇り、標準化されたスポット生産と非標準のカスタマイズ サービスの両方を提供します。

主要なセールスポイント

主構造への損傷がなく、より高い安全性：主筋の折損、コンクリートの損傷、ひび割れの原因となる後付けアンカーボルト穴あけ工事とは異なり、Shixin Da のプレインストールプレートはコンクリートの注入と同期して埋め込まれます。構造全体が施工上の欠陥なく形成されており、建物本体の強度が完全に保持されています。

施工工程の簡素化、コスト削減、効率化：事前に取り付けられた部品を一度正確に配置するだけで、穴あけ、植設、接着剤の硬化を待つ必要がありません。取り付けはボルト締結または溶接のみで完了します。カーテンウォール プロジェクトを例にとると、単一ポイントの設置時間を 50% 以上短縮でき、プロジェクト期間を大幅に短縮できます。

強力な機械的支持能力、安定した制御可能な力: アンカーバーとコンクリートの機械的連動と結合に依存する引張、せん断、および揚力性能は、拡張アンカーやケミカルアンカーの性能をはるかに上回ります。力モードは明確で、エンジニアの正確な構造計算要件を満たし、高負荷のエンジニアリング シナリオに適しています。

工場で標準化されたプレハブ、安定した品質管理：Shixin Daは、現場作業での品質の変動を放棄し、工業化されたバッチ生産を採用しています。溶接シームプロセス、寸法公差、防食コーティングの厚さのすべてが厳格な品質検査を受けており、製品の合格率と一貫性は現場で加工された製品をはるかに上回っています。

ライフサイクル全体にわたる優れたコストパフォーマンス: 単品の購入コストは、後付けのアクセサリに比べて若干高くなります。ただし、プロジェクト サイクル全体の観点から見ると、手戻り、二次テスト、その後の補強、錆びのメンテナンスにかかるコストは発生しません。腐食性や湿気の多い環境下での長期使用にも優れた経済性を発揮します。

コアテクノロジーとパフォーマンスの利点

1.高度なエンジニアリングに適した強固な機械的特性

従来のM20アンカーボルト取付部品の耐引張力は60～100kN、耐せん断力は40～80kNでしたが、厚さ 20mm の Q345B 亜鉛メッキプレートの一点抗張力支持力は 500 kN を超えます。最適化された下部の事前設置ノードの支持力は、梁の全断面降伏支持力の 1.2 倍を超える可能性があります。曲がったフックを備えた製品は、延性とエネルギー吸収性に優れ、第1次安全構造に適しており、安全率1.1倍の耐震設計となっています。

2.ミリ単位の精密な位置決めが可能で、高精度な取り付けに最適

当社の埋込鋼板は専用の位置決め金型と仮支持固定工程を採用しております。位置・高さ・水平度の誤差は±3～5mm以内に抑えられており、鉄骨構造の柱脚や精密機器の基礎、超高層のカーテンウォールなどの高精度な接続シーンに最適です。

3.非常に強力な耐久性と耐腐食性、複雑な作業条件に適しています

標準の溶融亜鉛めっき層は 80μm 以上で、耐用年数は 30 年です。海洋、化学物質、下水などの高腐食環境向けに、316L ステンレス鋼素材をカスタマイズして錆のリスクを完全に排除できます。

標準化 + カスタマイズされたデュアルモード: 100×100mm から 500×500mm までの本格的な標準スポット製品があり、迅速なバッチ供給をサポートします。同時に、パーソナライズされたエンジニアリングのニーズに適した、穴あけ、溝加工、曲げ、補強プレート、特殊寸法などの非標準のカスタマイズも承ります。

4.コンプライアンスと標準化、スムーズなプロジェクト受け入れを保証

業界標準「ガラスカーテンウォール技術基準」（JGJ 102）に厳密に従っており、カーテンウォールと鉄骨構造の主流の建築仕様に準拠し、後付けアンカーボルトを置き換えることができ、後付け工事の受け入れリスクを回避し、完全な書類とスムーズな受け入れを備えています。

アプリケーションシナリオ

建築用カーテンウォール（主な用途）：あらゆる種類のカーテンウォール根太（ガラス、石材、アルミ板）の接続・固定に使用され、全用途の60％～70％を占めます。超高層カーテンウォールに適しており、風振動疲労性能を最適化できます。ユニット型カーテンウォールは1平方メートルあたり1～2枚の標準品に対応可能です。

鉄骨構造建設プロジェクト: オフィスビルやホテルなどのフレームコアチューブ建物の柱脚の固定や、柱梁節点、二次梁、サポートの接続に使用されます。曲げモーメント、軸力、水平せん断力に耐えることができます。高層ビルの各フロアの使用量は数百個に及ぶ場合があります。

輸送インフラプロジェクト: 橋のベアリング、伸縮継手、高速鉄道のバラストレス軌道プレート、地下鉄のホームドア、駅の雨よけ、その他の主要なインフラプロジェクトに適しています。カスタマイズされた Q355B 大型の厚みのある埋め込みプレートを提供することができ、海上橋などの重荷重シナリオに適しています。

産業および機器の基礎: 工場の設備の基礎、タワークレーンの基礎、パイプラインの固定サポート、データセンターの振動低減ベースなどに広く使用されています。動的応答条件に適応し、機器の共振問題を回避できます。

自治体および公共福祉プロジェクト: 自治体の支援施設として、階段手すり、バルコニー手すり、駐車場シェルター、看板、街灯柱基礎、地下パイプラックなどをカバーします。

グリーンビルディングの新たなシナリオ: 太陽光発電サポートベース基礎およびプレハブ建築物のプレハブコンポーネント接続ノードに適しており、二次注入や養生の必要がなく、現場での建設プロセスが簡素化され、プレハブ建築物の建設期間が大幅に短縮されます。
