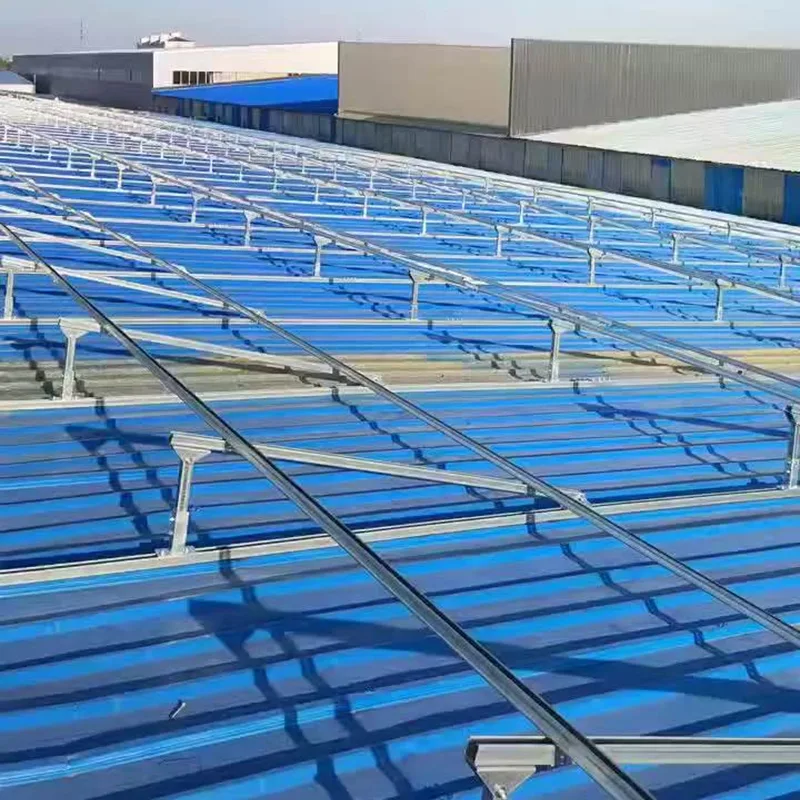

このソーラー取り付けブラケットは Shixinda の工場から直接販売されており、モジュール式に組み立てられ、現場でフルボルトで組み立てられます。現場溶接が不要となり、工期が大幅に短縮されます。傾斜角度は5°～45°まで調整可能で、182/210などの大型部品にも対応します。スパイラルグラウンドアンカー、屋根固定具、カウンターウエイトベースと組み合わせてさまざまな基礎を構築でき、山やカラー鋼屋根、魚のいる池などの複雑な地形に合わせてカスタマイズできます。通常のブラケットと比較して、通気性と放熱性の設計によりコンポーネントの劣化が軽減され、追従モデルでは発電量が15％〜30％増加します。
Shixinda は原料鋼メーカーとして、プロファイル仕様を独自に管理しています。 C型鋼、角管、304ステンレス付属品一式を自社で生産・販売し、コストパフォーマンスと納期のバランスを両立させています。大量の輸出注文のカスタムオーダーをサポートしており、鋼材はリサイクルできるため、ゼロカーボン太陽光発電プロジェクトのニーズに対応できます。国内外の太陽光発電所に対して、安定的かつ信頼性の高いトータルサポートソリューションを提供します。
ソーラーマウントブラケットは、太陽光発電モジュールの固定、支持、支持に使用される特殊な鋼構造/アルミニウム合金コンポーネントシステムです。接続部品、ベース、調整アクセサリを備え、地面、屋根、車庫、水面などに設置されます。太陽光発電パネルを最適な傾きと向きで安定させ、安定性を確保する太陽光発電所の中核となる補助材で、固定式、追従式、浮体式、屋根支持式に分けられます。
耐荷重と固定: 太陽光発電パネルの重量、風圧、雪圧、地震荷重に耐え、コンポーネントの転倒や脱落を防ぎます。
角度の最適化: 太陽光発電パネルの傾きと向きを調整して、太陽光の照射量を最大化し、全体的な発電量を向上させます。
保護と保護: 太陽光発電パネルを地面/屋根から隔離し、換気と熱放散を提供し、水の蓄積と積雪を減らし、コンポーネントの劣化を遅らせます。
標準化と互換性: コンポーネントを均一に配置し、メンテナンス通路を残し、コンポーネントの清掃、メンテナンス、交換を容易にします。
シーン適応性：山地、平地、カラー鋼板屋根、コンクリート屋根、養魚池などの複雑な地形に適応します。
主に溶融亜鉛メッキ・亜鉛・アルミニウム・マグネシウム合金を使用します。耐食性が高く、海辺、塩アルカリ地域、降雨地域での使用に適しています。耐食寿命は 25 年以上で、太陽光発電モジュールのライフサイクルに一致します。発電所は、全期間を通じて頻繁な交換を回避できます。
正確な傾斜設計とサポート構造の自動追跡。平らなコンポーネントと比較して、発電量を 10% ～ 30% 増加させることができます。
サポート構造には通気機能があり、コンポーネントの動作温度を下げ、温度による劣化を最小限に抑えます。
国の耐荷重基準に基づいて設計されており、強風、雪、地震に耐えます。構造力学計算の資格を有しております。
モジュール式アセンブリ、強化されたノード、現場での組み立てのための現場での溶接が不要、および強力な全体的な剛性。
すべてのプレハブモジュールコンポーネントは現場でボルトで組み立てられます。現場での溶接は必要ありません。
アクセサリはユニバーサルで、主流の 550W/700W/700W + 大型太陽光発電モジュールと互換性があります。二重ガラスおよび単一ガラスモジュールと互換性があります。
アルミニウム合金の支柱は軽量で、屋根の荷重を軽減します。亜鉛メッキ鋼製支柱はコストパフォーマンスが高く、単価が安いです。
形状が規則的で、梱包がコンパクトで、物流輸送時のロスが少なく、運賃が安くなります。

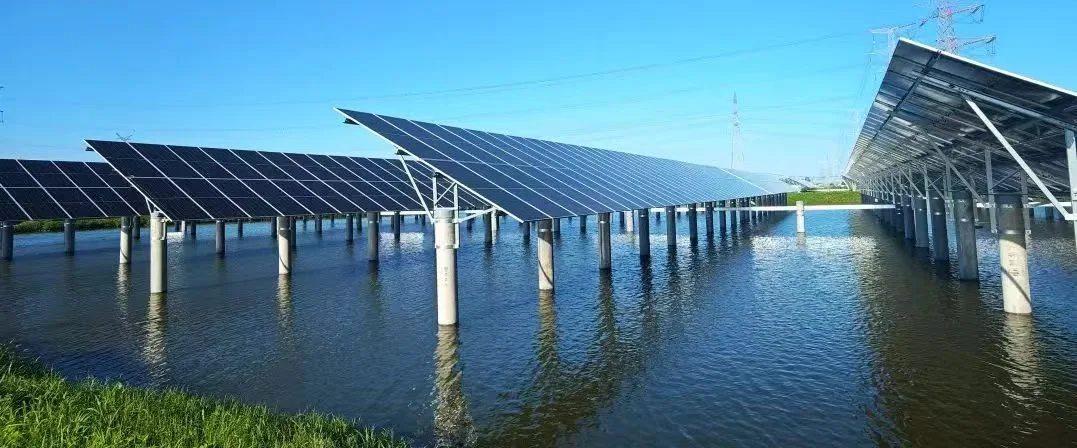

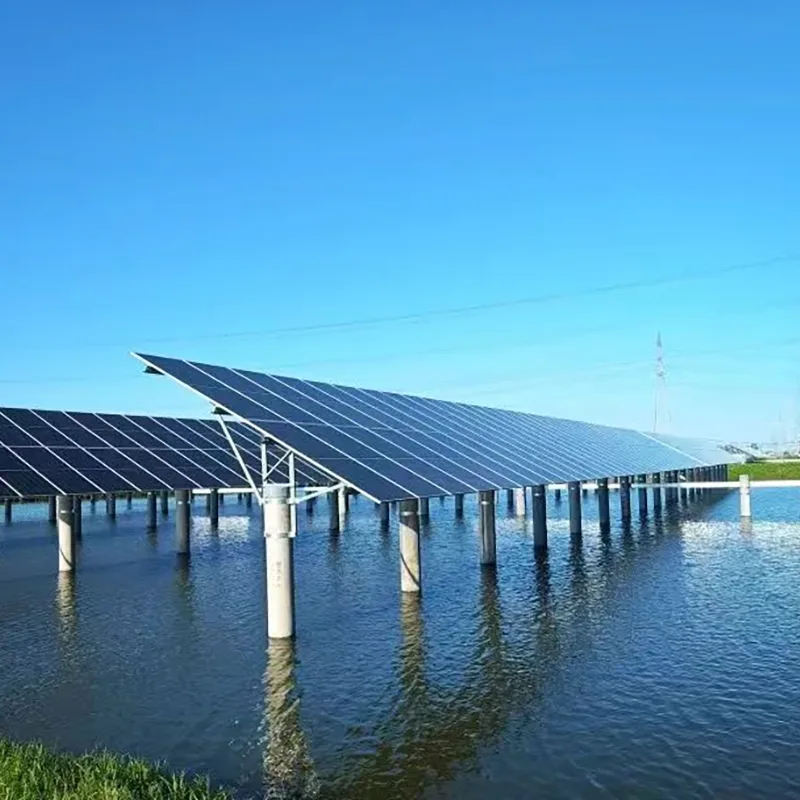

地上発電所、カラースチール瓦屋根、コンクリート屋根、太陽光発電カーシェルター、漁業太陽光発電統合、山岳太陽光発電はすべてカスタマイズ可能です。
傾斜調整や2列・1列配置、高低差のある地形にも対応可能です。
スチールとアルミニウム合金は 100% リサイクル可能であり、建設廃棄物はありません。亜鉛、アルミニウム、マグネシウムのコーティングには重金属汚染がなく、ゼロカーボン太陽光発電プロジェクトの要件を満たしています。
| カテゴリ | パラメータ | コア仕様規格 | 申し込み・注意事項 |

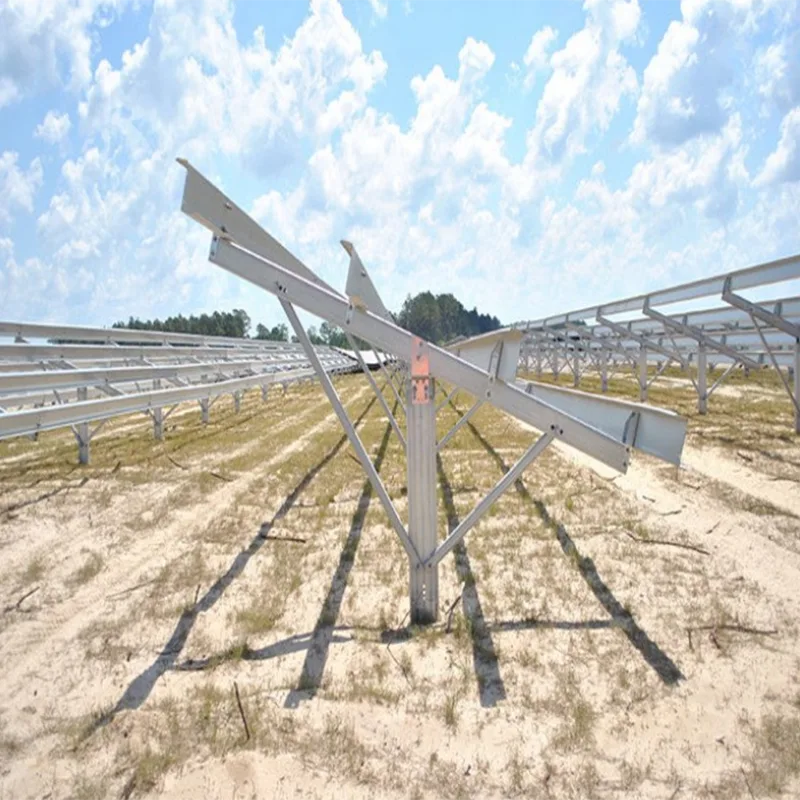

| 材質と耐食性 | 溶融亜鉛メッキ炭素鋼ブラケット | ベース材質: Q235B/Q355B 低合金高張力鋼。コーティング厚さ ≥85μm;塩水噴霧試験500時間 赤錆なし | 地上および山岳太陽光発電プラント。費用対効果の高い第一選択。全国のほとんどの地域に対応 |

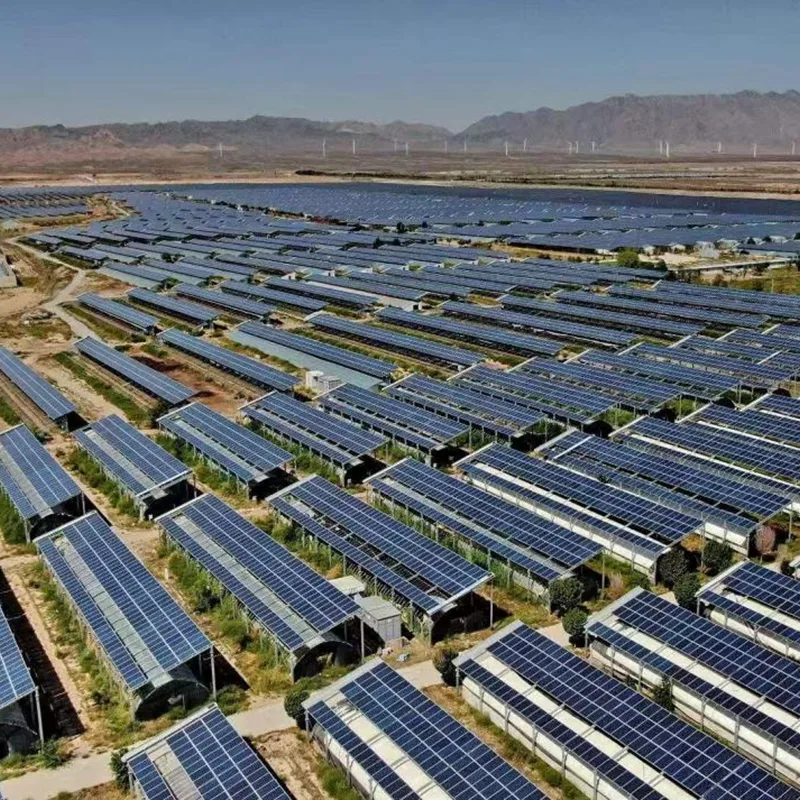

| 亜鉛-アルミニウム-マグネシウム合金鋼ブラケット | 基材: Q235B/Q355B; Zn-Al-Mg 合金コーティングの厚さ ≥65μm;塩水噴霧試験1500時間 赤錆なし | 高腐食環境の海岸地帯、塩アルカリ地帯、工業地帯。通常の溶融亜鉛めっきをはるかに上回る耐食性 | |
| 6063-T5 アルミニウム合金ブラケット | 引張強さ ≥160MPa;陽極酸化/不動態化処理;塩水噴霧試験1000時間、腐食なし | カラーコーティングされたスチール屋根、C&I / 住宅の屋根。軽量で屋根防水層を傷めません。 | |
| 構造安全荷重 | 風荷重 | 0.5～1.0 kN/m²、レベル12以上の台風向けにカスタマイズ可能 | 全国のほとんどの地域をカバーします。海岸/強風の地域ではプロファイルを厚くすることができます |
| 積雪荷重 | 0.3 ～ 1.2 kN/m²、地域の 50 年間の復帰期間の積雪荷重に応じてカスタマイズ可能 | 北部の豪雪地域と高地地域では、地域の条例に従ってアップグレードされた設計が必要です | |
| 耐震性 | 耐震強度8、GB50011準拠 | 高震域では震度9まで対応可能 | |
| 設計耐用年数 | 25年 | 一般的な太陽光発電所の設計基準に沿って、太陽光発電モジュールのライフサイクル全体に適合します | |
| チルト角度と調整 | 固定ブラケット | 調整可能なチルト 5° ～ 45°、地域の緯度に応じてカスタマイズされた最適な生成チルト、2 ～ 3 の手動調整レベル | 地上設置型の植物やコンクリート屋根によく見られます。現在主流のカテゴリー |
| 単軸トラッカー | 東西0°～60°自動太陽追尾回転、追尾精度±0.5° | 大型の平らな地面に設置された植物。出力は固定と比較して 15% ～ 25% 増加 | |
| 2軸トラッカー | 方位角 ±180° + チルト 0°～90° の 2 軸調整、トラッキング精度 ±0.3° | 高緯度、高日射量地域。出力は固定と比較して 25% ～ 35% 増加 | |
| ルーフバラストブラケット | 固定傾斜 10°～15°、スタンディングシームカラーコーティングされたスチール屋根およびコンクリート屋根に対応 | C&I / 住宅の屋上。排水効率と発電量のバランスをとる | |
| コアプロファイルの仕様 | コラム・投稿 | Cチャンネル/Hビーム/角管;主流サイズ C80/C100/C120、80×80/100×100角管 | 地上設置型プラントの主要耐荷重部材。負荷ごとに壁の厚さをカスタマイズ可能 |
| 主梁/母屋梁 | U チャンネル / 角管 / アルミニウム押出形材;主流サイズ 40×40/40×80/60×60 | 全体の剛性と安定性を確保する直接モジュールサポートメンバー | |
| 接続アクセサリ | ステンレス304ボルト/ナット、専用クランプ、防水クリップ。 GB/T 3098.6に準拠 | シリーズ全体で共通。腐食防止、緩み防止。主流のPVモジュールフレームと互換性あり | |
| 接地アクセサリ | 専用アースワッシャーとボルト | 太陽光発電システムの接地要件を満たしています。電気化学的腐食を防ぎます。電気安全規定に準拠 | |
| モジュールの互換性とレイアウト | 互換性のあるモジュールサイズ | 182mm/210mm 大型単結晶、両面受光、単層ガラスモジュール。 550W～700W+の主流モジュールをサポート | 特殊なサイズや特殊なモジュール形式に合わせてカスタマイズ可能 |
| レイアウト | 1列のポートレート、2列のランドスケープ、ハイブラケットの大きなスパンのレイアウト | 地形とシェーディングに応じて最適化されたレイアウトにより、設置容量を最大化します | |
| シングルスパン | 地上ブラケット 2 ～ 6m、屋根ブラケット 1 ～ 3m | 負荷およびプロファイル仕様ごとに調整可能で、コストと構造的安全性のバランスをとります。 | |
| モジュールの間隔 | O&M アクセスを予約して、現地の冬至の日陰ごとに計算 | 冬に日陰が発生しないことを保証し、太陽光発電所の設計基準に準拠 | |
| 設置基盤 | 地上設置型基礎 | スクリューアンカー、コンクリート独立杭基礎、ストリップ基礎 | 山、平野、魚のいる池の地形に適しています。スクリューアンカーは掘削の必要がなく、素早く設置できます。 |

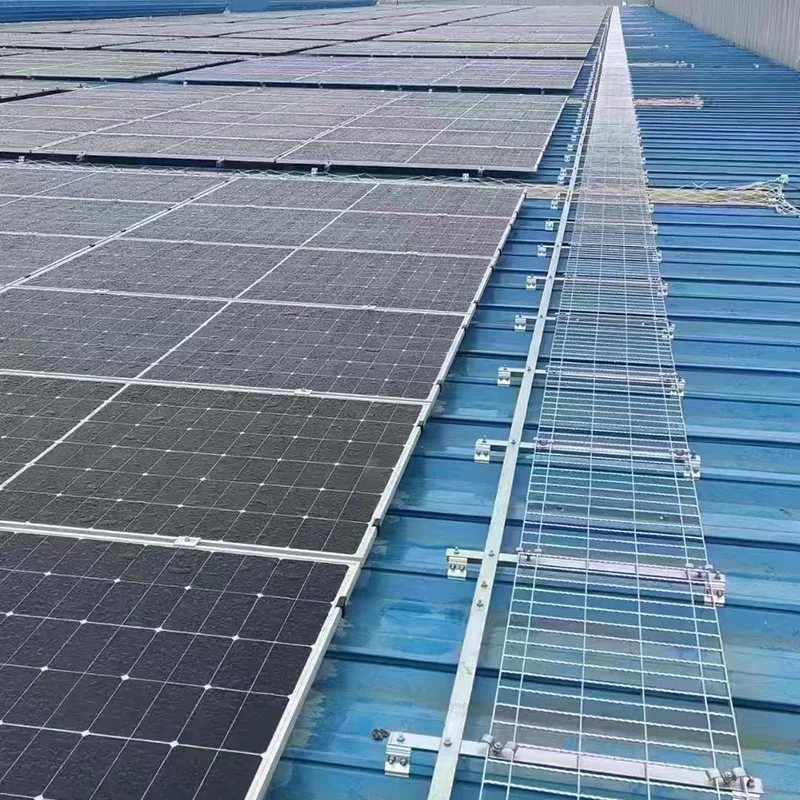

| カラーコーティングされた鋼製屋根基礎 | 専用クリップによる非貫通設置 | 屋根の防水を傷つけません。スタンディングシーム、アングルビード、波型鋼プロファイルと互換性があります | |

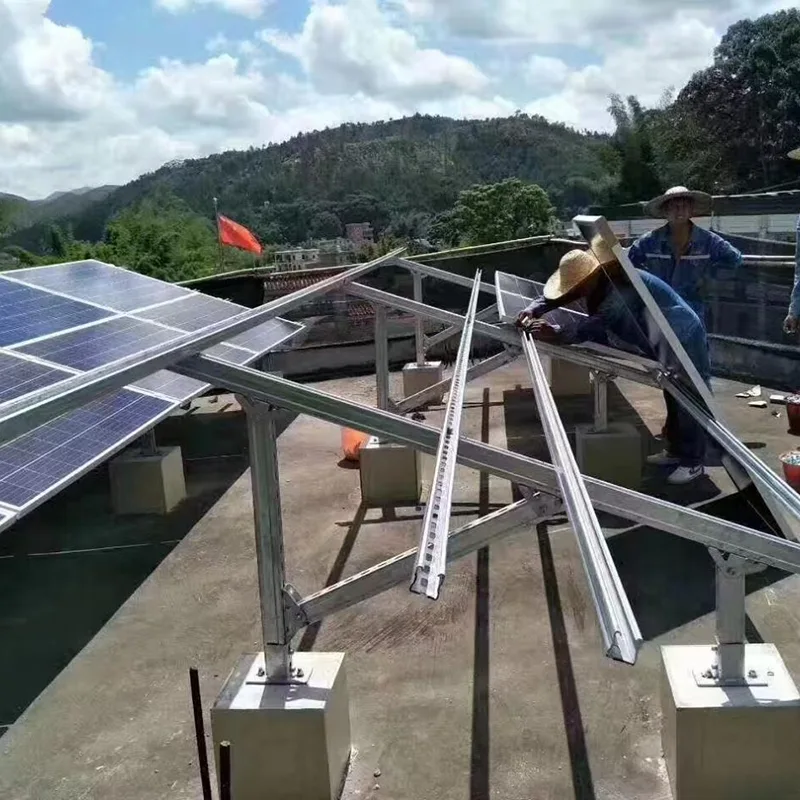

| コンクリート屋根基礎 | バラストブロック基礎 | 釘を打たず、屋根構造にダメージを与えず、取り付け/取り外しが簡単です。平らな屋根や傾斜の低い屋根に適しています | |

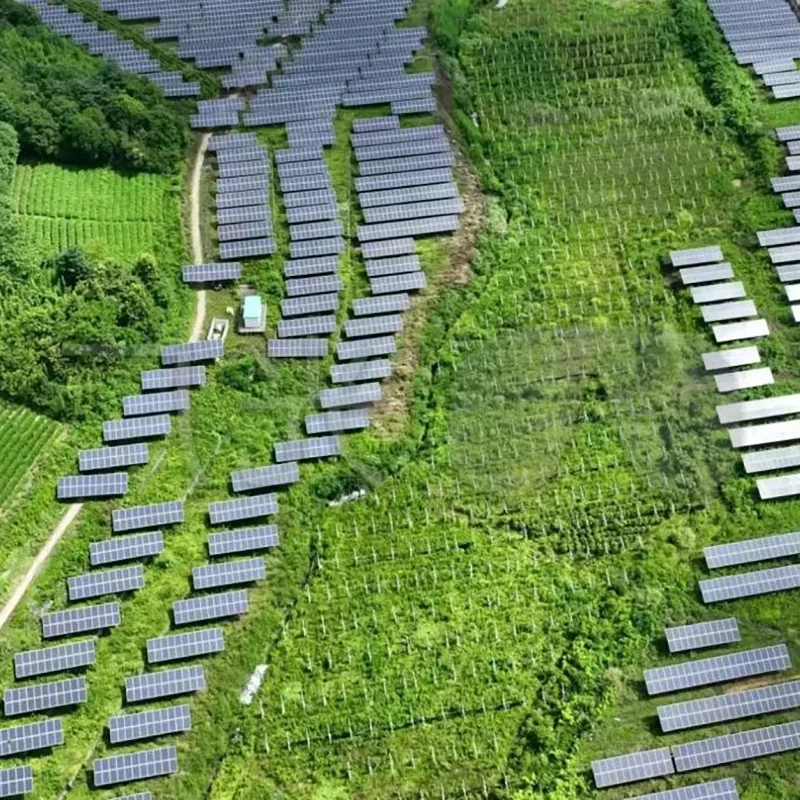

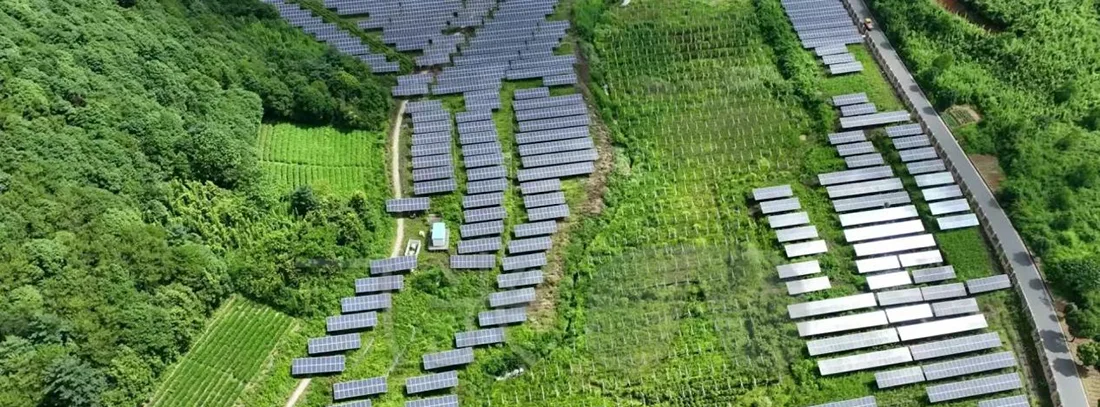

| マウンテンPV財団 | 調整可能な杭基礎、ロックアンカー基礎 | 高低差の大きい山岳地形や複雑な地質に適応し、土工掘削を軽減します。 |
Shixinda ソーラー取り付けブラケットは Q355B 高強度材料で作られており、溶融亜鉛メッキ、亜鉛アルミニウムマグネシウム、6063-T5 アルミニウム合金の 3 つの主流タイプを特徴としています。亜鉛めっき層の厚さは85μm以上です。亜鉛-アルミニウム-マグネシウムモデルの塩水噴霧試験は 1500 時間に達することがあります。沿岸地域や塩性アルカリ地域などの高腐食環境への適応性に優れ、設計耐用年数は 25 年で、太陽電池モジュールのライフサイクルに適合します。この製品は国の荷重基準に厳密に従っており、12 レベルの強風と高積雪荷重に耐えることができ、8 度の耐震設計基準を満たしています。構造上の安全性の冗長性は十分です。
本製品はモジュール式の組立式で、現場溶接が不要で現場でフルボルトで組み立てられるため、工期が大幅に短縮されます。傾斜角度は5°～45°まで調整可能で、182/210などの大型部品にも対応し、スパイラルグランドアンカーや屋根固定具、カウンターウェイトベースなどと組み合わせてさまざまな基礎に対応できます。山地、カラー鋼板屋根、養魚池などの複雑な地形にもカスタマイズが可能です。通常のブラケットと比較して、通気性と放熱性の設計によりコンポーネントの劣化が軽減され、追従モデルでは発電量が15％〜30％増加します。
Shixinda は原料鋼メーカーとして、プロファイル仕様を独自に管理しています。 C型鋼、角管、304ステンレス付属品一式を自社で生産・販売し、コストパフォーマンスと納期のバランスを両立させています。大量輸出のカスタムオーダーにも対応しており、鋼材のリサイクルも可能で、ゼロカーボン太陽光発電プロジェクトのニーズに応え、国内外の太陽光発電所に安定的かつ信頼性の高いトータルサポートソリューションを提供します。
