異形鋼管

Shixindaの中国特殊形鋼管は丸管とは異なります。継目無・溶接等の異形鋼管を指します。冷間引抜、熱間押出、曲げ、高周波溶接などのプロセスを経て成形されるパイプです。断面形状としては、正方形、長方形、楕円形、ハート形、六角形、八角形、D形、アーチ形、溝形、片凸リブ、両凸リブ、扇形などの特殊形状が挙げられます。継目無異形管と溶接異形管に大別されます。材質は主に炭素鋼、低合金鋼、亜鉛メッキ鋼、亜鉛・アルミニウム・マグネシウム合金です。 GB/T3094 や GB/T6728 などの国家規格に準拠しています。

機能的な位置付け

構造耐荷重位置決め: 丸パイプやプレートの代わりに、機器フレーム、機械的支持ブラケット、太陽光発電サポート、鉄骨構造の支柱やクロスビームとして使用されます。同じ重量でも曲げやねじれに強く、軽量な耐荷重を実現します。

適合する形状の位置決め: 二次曲げ加工を必要とせずに、機器の外観、機械式スライド、ガードレール、ドアと窓のプロファイル、農業機械の付属品、および車両フレームの特殊な形状要件を満たし、工程を削減します。

流体/輸送に特化した配置: 一部の特殊な形状のセクションが放熱パイプライン、作動油回路、流体の分流に使用され、熱交換面積が増加し、流体の流速が最適化されます。

装飾的および保護的な配置: 亜鉛メッキされた特殊な形状のパイプは、ガードレール、景観プロジェクト、棚に使用され、構造強度と美観的な防食効果の両方を備えています。

機械の精密位置決め: シリンダー、ガイド レール、精密トランスミッション コンポーネントには、精密な冷間引抜特殊形状パイプが使用されており、正確な寸法公差を備えているため、直接組み立てが可能です。

利点

1. 機械的性能の利点

不規則な断面は材料を最適に分配するように設計されており、その結果、同じ重量の丸パイプをはるかに超える曲げ、ねじり、圧縮強度が得られます。これにより、エンジニアリング材料の使用量が 15% ～ 30% 削減され、全体的なコストが削減されます。

2. 加工コストのメリット

完成した断面は、使用要件を満たすように調整されます。お客様による切断、曲げ、穴あけ加工が不要なため、二次加工費が不要となり、生産サイクルの短縮と組立効率の向上を実現します。

3. 高い寸法精度

不規則なパイプの冷間引抜きプロセスにより、制御可能な公差、滑らかな内壁と外壁、バリのないことが可能になります。直接穴あけ、溶接、スプレー加工が可能で、自動生産ラインに適しています。

4. 材質と耐食性のオプション

黒鋼、溶融亜鉛メッキ、電気亜鉛メッキ、亜鉛・アルミニウム・マグネシウム、ステンレス鋼など複数の材質からお選びいただけます。屋外、湿気の多い、腐食性の環境下での寿命が大幅に延長されます。

5. カスタマイズの自由度が高い

ご提供いただいた図面やサンプルをもとに金型作成をサポートします。特殊な溝、多角形、強化された異形断面のカスタマイズが可能で、太陽光発電、農業機械、自動車、鉄骨構造物などの非標準要件に適しています。

6. 高いスペース利用率

扁平管や多角形の異形管は限られた機器の設置スペースに収まりますが、丸管は設置できないコンパクトな構造物には使用できません。

7. 規則正しく美しい外観

均一な断面ライン、滑らかな表面、スプレーや塗装の接着性に優れ、造園、機器の筐体、装飾用ガードレールに適しています。

基本仕様の分類

(1) Main Category Section Specifications

角管・角管（最もよく使われる特殊形状管） 長さ：6m/9m/12m。長さは固定されており、より短い長さにカットすることができます。

楕円管（平楕円、アヒル卵丸） 標準サイズ：20×40、30×60、40×80、50×100mm。肉厚：1.5～8mm。主に温室、ガードレール、太陽光発電のサポートに使用されます。

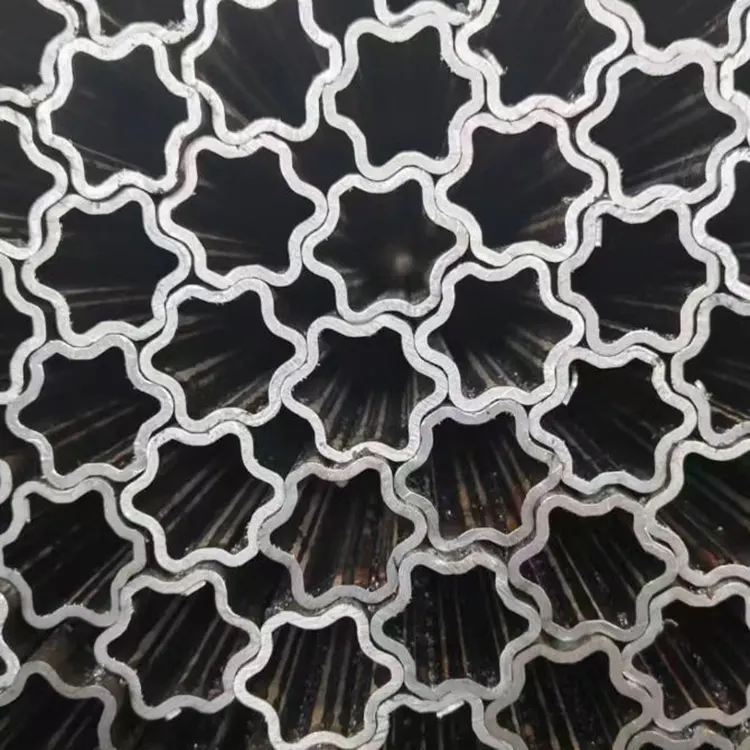

ハート型チューブ（五弁または六弁ハート型）外径：20～80mm。肉厚：1.8～6mm。ガードレール、隔離フェンスに特化。

六角管・八角管の一辺の長さ：12～100mm。主に冷間引抜きシームレス、メカニカルブッシュ、ハードウェアアクセサリー。

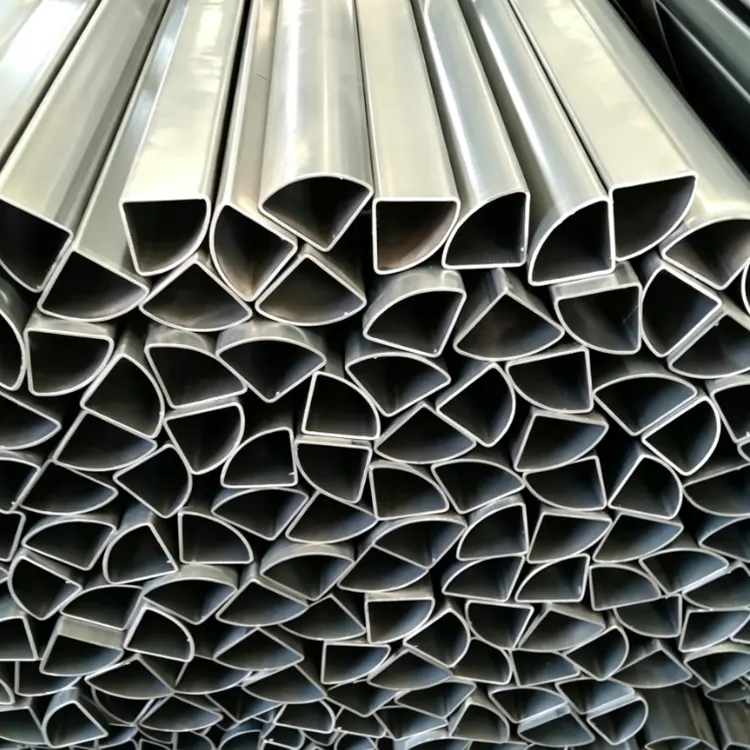

D型チューブ、アーチ型チューブ、シングル凹溝チューブ幅：25〜120mm。高さ：15～60mm。農機具のフレームや設備のスライドレールなどに使用されます。

異形補強管、凸字管、扇形管 規格外の特注品で、主に自動車の足回り、建設機械部品などに使用されます。

(2) 一般的な基本パラメータ

材質: Q195、Q235B、Q355B、20#、45#、溶融亜鉛メッキ、亜鉛-アルミニウム-マグネシウム、304 ステンレス鋼。

製造工程：冷間引抜シームレス異形管、高周波溶接異形管、熱間押出異形管。

固定長標準: 通常の 6 メートル。 3 ～ 12 メートルの任意の固定長に対応し、カットはゼロです。

表面処理：黒皮、酸洗浄光沢、溶融亜鉛メッキ、電気亜鉛メッキ、ショットブラスト錆除去。

公差標準：普通±0.3～0.8mm、精密冷間引抜±0.05～0.2mm。

応用事例

都市交通ガードレール、景観プロジェクト

供給パイプ：異形鋼管、D形パイプ、扇形パイプ、化粧異形角パイプ。

該当するプロジェクト：道路分離ガードレール、河川障壁ガードレール、住宅壁、橋の手すり、庭の景観ガードレール。

協力的な顧客: 市営ガードレール工場、造園エンジニアリング会社、不動産サポート サプライヤー お客様からのフィードバック。

ガードレールメーカー：D型ガードレールはデザインがすっきりしており、溶接時の見た目も美しく、カラースプレー時の密着力も強いです。通常の丸パイプに比べて耐衝突強度に優れています。 Shixinda には十分な在庫があり、市のプロジェクトの建設スケジュールに合わせて注文に迅速に対応できます。
